Ανώτατη 1200m πληκτρολογίων RS485 ελεγκτών καμερών οργάνων ελέγχου PTZ απόσταση επικοινωνίας πηδαλίων

Πίνακας ελέγχου της κάμερας PTZ

Οδηγίες

1Ο πολυλειτουργικός χειριστής πληκτρολογίου είναι ένα προϊόν που ταιριάζει με έναν δέκτη τερματικού, όπως ένα PTZ ευφυούς μεταβλητής ταχύτητας, αποκωδικοποιητή και τηλεσκοπικό στέλεχος.

2Μεταξύ του πληκτρολογίου ελέγχου και του δέκτη υιοθετείται ηλεκτρική διεπαφή EIA/RS-485. Χωρίς επιπλέον οδηγό λεωφορείου, ένα πληκτρολόγιο μπορεί να ελέγχει έως και 3 PTZ, ή τηλεσκοπικό στέλεχος ή αποκωδικοποιητή.Η μέγιστη απόσταση επικοινωνίας μεταξύ του πληκτρολογίου και του δέκτη είναι 1.2 χλμ.

3Το πληκτρολόγιο ελέγχου μπορεί να χρησιμοποιηθεί για τον έλεγχο και τη ρύθμιση της κάμερας PTZ μεταβλητής ταχύτητας και του τηλεσκοπικού πυλώνα.Το πληκτρολόγιο ελέγχου μπορεί επίσης να ελέγχει απευθείας τον αποκωδικοποιητή τερματικού για τον έλεγχο του εξοπλισμού εμπρός όπως η κάμερα, PTZ κάμερα, φακούς, φως, σκούπισμα και το στέλεχος.

Βασικές λειτουργίες

1.Περιφέρεια διευθύνσεων για τη ρύθμιση της PTZ ή του αποκωδικοποιητή: 1~3

2.Περιφέρεια διευθύνσεων για τη ρύθμιση της PTZ ή του αποκωδικοποιητή: 1~3

3Χρησιμοποιείται για τον έλεγχο της ταχύτητας της κάμερας PTZ.

4Χρησιμοποιείται για τη ρύθμιση και κλήση της προεπιλεγμένης θέσης της κάμερας PTZ.

5Χρησιμοποιείται για να ελέγχει τις PTZ κάμερες οπτική ζουμ.

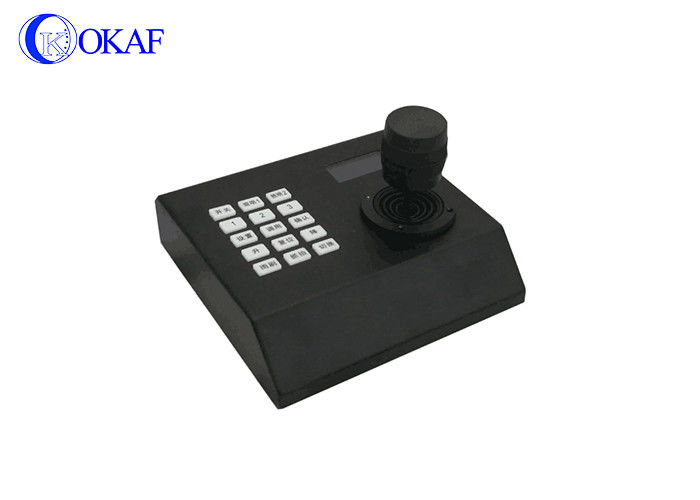

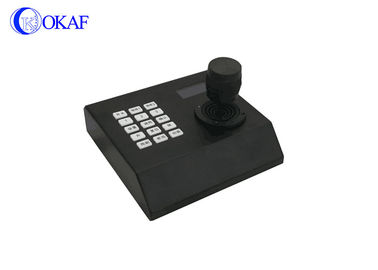

Προς το μπροστινό πάνελ πραγματική εικόνα και περιγραφή του κουμπιού

Ο μπροστινός πίνακας του πληκτρολογίου ελέγχου έχει ένα έλεγχο μετατόπισης τρισδιάστατο joystick και ένα μαύρο χαρακτήρα ως κουμπί

Η βασική περιγραφή είναι η ακόλουθη:

1.Switch: Ενεργοποιήστε/κλείστε το πληκτρολόγιο. Όταν ο κόκκινος δείκτης είναι ενεργός, τότε ενεργοποιείται, και όταν ο κόκκινος δείκτης είναι εκτός, τότε απενεργοποιείται.

2Φως 1: ανάψτε ή κλείστε το φως PTZ για να πατήσετε το 1

3Φως 2: ανάψτε ή απενεργοποιήστε το φως PTZ για να πατήσετε 2

4.1 - 3: Αριθμητικά κλειδιά, μπορούν επίσης να χρησιμοποιούνται σε συνδυασμό

5. Ρυθμίσεις: συνεργασία με τα αριθμητικά πλήκτρα για τη ρύθμιση των προεπιλεγμένων σημείων των έξυπνων PTZ καμερών

6.Call: συνεργάζεται με το πλήκτρο αριθμού για να καλεί το προεπιλεγμένο σημείο των έξυπνων PTZ καμερών.

Η προεπιλεγμένη ταχύτητα είναι 2400.

Πατήστε το κουμπί κλήσης για 3 δευτερόλεπτα, θα ακούσετε 2 μπιπ από την μέλισσα θα είναι 9600.

Και αν ακουστεί ένα μπιπ από την μέλισσα αφού πατήσετε το κουμπί κλήσης για 3 δευτερόλεπτα θα είναι 2400.

7.Αντιστοιχία με τα πλήκτρα αριθμού για να επιλέξετε την έξυπνη PTZ κάμερα που πρέπει να ελεγχθεί

8.Αύξηση: Κάντε κλικ για να αυξήσετε, πιέστε για πολύ για να αυξήσετε συνεχώς

9.Επαναφορά: επαναφορά στην αρχική κατάσταση της PTZ και του ανυψωτή

10.Σύνδεσμος: Επικοινωνία με οθόνη VGA και AV

11.Display: Εμφάνιση του τρέχοντος κωδικού διεύθυνσης και εμφάνιση αλλαγών κατάστασης του joystick και του ανυψωτή

Διασύνδεση πληκτρολογίου

1.Ηλεκτρική είσοδος: κόκκινη +12V, μαύρη -12V.

2.Τερματικό εξόδου σήματος ελέγχου: πορτοκαλί 485A, πορτοκαλί και λευκό 485B

Δεδομένα τεχνικής

1Επικοινωνία συσκευής και πληκτρολογίου: επικοινωνία πόντου σε πολλαπλά σημεία με μισό διπλό.

2.Συνοχεία επικοινωνίας: RS-485

3.Επικοινωνία Baud rate 2400Bps, 9600Bps προαιρετικά

4- Απόσταση επικοινωνίας: μέχρι 1200 μέτρα.

5.Τροφοδοσία: DC12V500mA ((η τάση εισόδου της τροφοδοσίας είναι διαφορετική ανάλογα με τις προδιαγραφές της τροφοδοσίας).

6.Ποσότητες PTZ κάμερες ελέγχου: Max υποστήριξη 3pcs

Προσοχή!

1Διαβάστε προσεκτικά τις οδηγίες πριν χρησιμοποιήσετε το πληκτρολόγιο.

2.Το πληκτρολόγιο χρησιμοποιεί τροφοδοσία 12V DC. Παρακαλούμε επιβεβαιώστε το εύρος και την πολικότητα (DC) της τροφοδοσίας εισόδου πριν από τη χρήση.

3. Μην αφήνετε το πληκτρολόγιο σε βροχερό ή υγρό περιβάλλον για να αποφύγετε τον κίνδυνο βραχυκυκλώματος

4Το εσωτερικό του πληκτρολογίου είναι μια ηλεκτρονική συσκευή ακριβείας.
